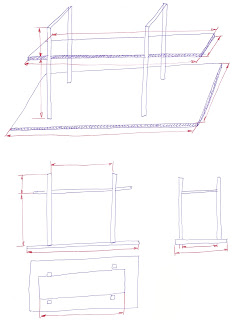

CROQUIS ACOTADO PUENTE

SOLUCIÓN LÁMINA 2 Y 3

proyecto puente 3º ESO

PROYECTO PUENTE

Construcción de un puente motorizado

1º dibujar el croquis del puente con sus medidas

2º realizar las vistas del puente

3º dibujar los detalles y el esquema eléctrico

4º Proceder a trazar las distintas piezas

5º cortar y pegar

6º Realizar cableado y colocar dispositivos eléctricos

7º Presentar trabajo

8º Realizar memoria

MEMORIA DEL PROYECTO

                                    PUENTE LEVADIZO

(portada)

REALIZADO POR :

GUIÓN

1 .- PLANTEAMIENTO

2. CONDICIONES A CUMPLIR

3.-DIBUJOS

3.1 BOCETO

3.2 CROQUIS ACOTADO

3.3 DESPIECE

3.4 CIRCUITOS ELÉCTRICOS

4.- RELACIÓN DE MATERIALES Y HERRAMIENTAS EMPLEADAS

5.- PRESUPUESTO

6.- FOTOS DEL PROYECTO

7.- EVALUACIÓN DEL PROYECTO Y POSIBLES MEJORAS

 1.- PLANTEAMIENTO

Construcción de una maqueta a escala de un puente motorizado utilizando madera.

2.- CONDICIONES A CUMPLIR

El puente elevará su tablero de una de las tres formas propuestas, dispondrá de un  conmutador doble que realizará los movimientos de subida y bajada  del mismo, mediante  un motor eléctrico al que se le acoplarán los mecanismos adecuados (poleas, engranajes o tornillo sin fin), dispondrá asimismo de dos finales de carrera para detectar los finales de subida y bajada respectivamente

3.-  DIBUJOS

3.1 BOCETO

3.2 CROQUIS ACOTADO

3.3 DESPIECE

3.4 CALCULOS Y ESQUEMAS ÉLECTRICOS

4.- RELACIÓN DE MATERIALES Y HERRAMIENTAS EMPLEADAS (ASCESOR)

         1 tablero de contrachapado 3x400x400 mm

        1 motor eléctrico 4,5 V

        1 conmutador doble

        2 finales de carrera

        1  mecanismos

        1  cables

        1 listones de madera

        1 pegamento termofusible

5.- PRESUPUESTO (SEGÚN MODELO EN HOJA DE CÁLCULO DE EXCEL)

PRESUPUESTO PROYECTO PUENTE
MATERIAL	CANTIDAD	PRECIO UNIDAD (Euros)	TOTAL
contrachapado 3 mm,	1	1.50
listón de madera 12 x 12	1	2
polea plástico	1	0.25
motor	1	2
Correa	2	0.05
polea metal	1	0.25
Cablecillo	0,5	0.10
pegamento termofusible,	1	3
ruedas	4	5
			+14.15
TOTAL MATERIALES
Mano de obra 10%			+1.415
Beneficio empresarial 15%			+2.1225
TOTAL MAT+MO+BE
IVA 21%			+2.9715
TOTAL			+20.659

6.- FOTOS DEL PROYECTO

7.- EVALUACIÓN DEL PROYECTO Y POSIBLES MEJORAS EN EL MISMO

Presentado en Coria del Río a    de        de      201  por :
